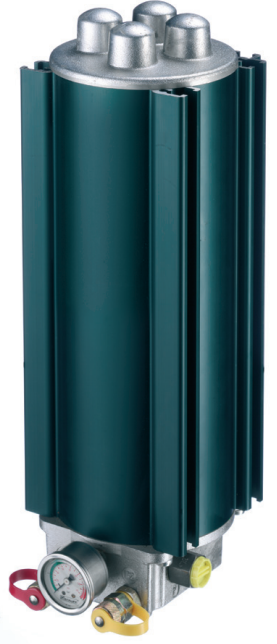

STAUFF西德福RP080E03V液压油滤芯

STAUFF西德福RP080E03V液压油滤芯


可调式压力表接头EMV

金属件

标准材质：钢质，不含六价铬的锌镍镀层 C6F

如需订购不锈钢材质V2A(1.4305)请将订货代号中的

C6F替换为V2A

如需订购不锈钢材质V4A (1.4571)请将订货代号中的

C6F替换为V4A

密封

如需订购FPM密封产品，请将订货代号中的P替换为V

如需订购EPDM 密封产品，请将订货代号中的P替换

为E

标准型号为FPM氟橡胶密封
SW
G1
H
G2
外形尺寸 订货代号
(mm/in) NBR密封 FPM*密封
G1 G2 h Hex
EMV-G1/4-P-OR-PC-C6F
EMV-G1/4-V-OR-VC-C6F
EMV-G1/4G1/2-P-OR-PC-C6F
EMV-G1/4G1/2-V-OR-VC-C6F
EMV-G1/2G1/4-P-OR-PC-C6F
EMV-G1/2G1/4-V-OR-VC-C6F
EMV-G1/2-P-OR-PC-C6F
EMV-G1/2-V-OR-VC-C6F

(PPC 系列)

压力表 (机械式和数字式) PPC 系列
介绍 D13
概览 D14
功能示意图 D15
液压测量仪 PPC-04/2 D16
液压测量仪 PPC-06/08-plus D17
压力传感器 PPC-04/12-PT/2 D18
温度传感器 PPC-04/12-TS
PPC-04/12-TSH D19
转速传感器 PPC-04/12-SDSCAB D20
涡轮流量计 PPC-04/12-SFM D21
齿轮流量计 PPC-04/12-SVC D22
其它参数测量 D24
电缆/ 适配器 / 附件 D25
成套设备 PPC-04/2
PPC-06/08-plus D26
液压测试设备 D27
便携式液压测试仪 PPC-Pad D28
成套液压测试仪 PPC-Pad-SET D29
CAN总线型 压力传感器 PPC-CAN-PT D33
CAN总线型涡轮流量计 PPC-CAN-SFM D34
CAN总线型连接线缆
PPC-CAN-CAB2
PPC-CAN-CAB-Y
PPC-CAN-R
D35
CAN 总线型频率测量模块 PPC-CAN-FR D35
CAN 总线液压测试设备 D37
测量盒 ( 数显压力表 )SMB-DIGI/-W
压力表 ( 机械式 )型号SPG
压力表 ( 数字式 )型号SPG-DIGI
产品描述
除单独的 SPG 系列压力表之外，STAUFF 还可以提供
成套的压力测量盒
依据客户需求，SMB 系列测量盒可以有多种不同的组合
所有部件都集中放置于一个轻便的带内衬海绵的手提
箱，方便携带
部件
SMB-20-1-xxx-C6F 标准型
测量软管 (2000mm)SMS-20-2000-B-C6F
压力表 表径 63 mmSPG 063-xxx-
压力表接头G1/4SMA20-G1/4-P-OR-C6F
压力表接头G1/4SMD20-G1/4P-OR-C6F
测压接头G1/4SMK20-G1/4-PC-C6F
测压接头M10x1SMK20-M10x1-PA-C6F
变径接头G3/8SRS20-G3/8-B-C6F
变径接头G1/2SRS20-G1/2-B-C6F
SMB-20-2-xxx/xxx-C6F 标准型
测量软管 (2000mm)SMS-20-2000-B-C6F
压力表表径63 mmSPG 063-xxx-...
压力表接头G1/4SMA20-G1/4-P-OR-C6F

压力表接头G1/4 SMD20-G1/4P-OR-C6F
测压接头G1/4SMK20-G1/4-PC-C6F
测压接头M10 x 1: SMK20-M10x1-PA-C6F
变径接头G3/8: SRS20-G3/8-B-C6F
变径接头G1/2: SRS20-G1/2-B-C6F
SMB-20-3-xxx/xxx/xxx-C6F 标准型
测量软管(2000mm):SMS-20-2000-B-C6F
压力表表径63 mm:SPG 063-xxx-...
压力表接头G1/4:SMA20-G1/4-P-OR-C6F
压力表接头G1/4:SMD20-G1/4P-OR-C6F
测压接头G1/4:SMK20-G1/4-PC-C6F
测压接头M10x1:SMK20-M10x1-PA-C6F
变径接头G3/8:SRS20-G3/8-B-C6F
变径接头G1/2:SRS20-G1/2-B-C6F
SMB-20/100-1-xxx-C6F 标准型

测量软管 (2000mm):SMS-20-2000-B-C6F
压力表 表径 100 mm:SPG 100-xxx-...
压力表接头 G1/2:SMA20-G1/2-P-OR-C6F
压力表接头 G1/2:SMD20-G1/2-P-OR-C6F
测压接头 G1/4:SMK20-G1/4-PC-C6F
测压接头 M10 x1:SMK20-M10x1-PA-C6F
变径接头 G3/8:SRS20-G3/8-B-C6F
变径接头 G1/2:SRS20-G1/2-B-C6F
注：所有测量盒均可以提供 SMB-15系列产品
1系列
测量盒SMB
2类型
测试 20 20
测试 15 15
3压力表数量
1 个 SPG 063 压力表，表径 63 mm 1
2 个 SPG 063 压力表，表径 063 mm 2
3 个 SPG 063 压力表，表径 063 mm 3
1 个 SPG 100 压力表，表径 100 mm /100-1

附件 ( 转换接头 )

转换接头 一端螺纹 另一端螺纹
SDA20-G1/4-C6F G1/4 M16 x 2
SDA15-G1/4-C6F G1/4 M16 x 1,5
SDA12-G1/4-C6F G1/4 S12,65 x 1,5
SAD20/15-P-C6F M16 x 2 M16 x 1,5
SAD20/12-P-C6F M16 x 2 S12,65 x 1,5
SAD20/10-P-C6F M16 x 2 插针式连接




厦门圣企机电设备有限公司

代女士15159233533（微信）

固话 0592-6081295

QQ 2587258111

PPC系列
齿轮流量计－PPC-04/12-SVC流量计尺寸
涡轮流量计－PPC-04/12-SFM连接尺寸齿轮流量计－PPC-04/12-SVC
其它参数的测量(仅适用于PPC-06/08-plus和 PPC-Pad)
PPC-04/12-CAB3
PPC-04/12-U5P-S4P adaptor
PPC-04/12-CAB2-U4P-S5P
PC-SET PPC-04-SW-CAB
PPC-04/12-R232-to-USB-CAB 转换器
PPC-04-AP/2测量仪可以与PC连接，所需附件为
RS－232(2 m) 电缆与相应的软件(PC-SET PPC-04-
SW-CAB)
注：不适用于PPC-04/2的其它型号。
PC-SET PPC-06/08-PLUS-SW-CAB
内含一条1.5m长USB连接电缆及相应软件。
注：此附件在订购PPC-06/08-plus或PPC-Pad时已
标配。
PPC-04/12-R232-to-USB-CAB 转换器
(PPC-SET PPC-06/08-plus-SW-CAB仅能提供测量
仪与PC的RS-232通讯，对于更为常用的USB端口，
需要选配PPC-04/12-RS232-to-USB-CAB电缆，(
长度1 m)
产品介绍
PPC-04/12-SVC齿轮流量计通常长期安装于液压管
路中，高精齿轮使测量的精度较高，可适用于不同粘
度甚至有腐蚀性的介质(如刹车油、特种润滑油、可生
物降解的润滑剂、异氰酸盐等，仅需要更换相应的密
封垫圈即可)。
PPC-04/12-SVC流量计提供四种规格供选择 (最大流
量 300 l/min)，工作压力可达400 bar(315 bar)。
流量计铭牌上标已标明推荐流向。 (从A到 B)，所有标
明的技术参数和标定规格均以推荐流向为基准流向。
PPC系列 产品介绍/订货代号
齿轮流量计－PPC-04/12-SVC
技术参数
材质
外壳:GGG 40
垫圈:FPM
5针电气连接
响应时间:400 ms
适用环境
介质**温度110 C
工作环境温度10C +50C
储存温度20C +80C
允许介质中固体颗粒大小:25 微米
粘度:见后表
机械连接

PPC-04/12-CAB3 和 PPC-04/12-CAB5-EXT
PPC-04/12-U5P-S4P
转换器 PPC-04/12-CAB2-U4P-PC连接电缆
S5P电缆
PPC-04/12-CAB3电缆
和PPC-04/12-CAB5-EXT电缆
PPC-04/12-U5P-S4P 转换器
PPC-04/12-CAB2-U4P-S5P电缆
PPC-04/12-CAB3是测量仪PPC-06/08-plus或PPC
Pad与传感器连接所必备的电缆。5针插拔式连接，长
度3 m。
PPC-04/12-CAB3不适用于旧式(4针)测量仪及传感
器。PPC-04/12-CAB5-EXT 可用于延长接线，5针接
头，长度5m。只能与3m电缆配合使用。
PPC-04/12-U5P-S4P用于连接旧式的4针传感器与新
式的5针测量仪。
液压测量仪－PPC系列
压力传感器－PPC-04/12-PT/2
SDA20-G1/2-C6F SAD20/15-P-C6F
PPC-04/12-PT/2，附转接接头与电缆
SAD20/12-P-C6F SAD20/10-P-C6F
PPC-04/12-SDS-CAB PPC-04/12-SFA-Focus adap
产品介绍
转速传感器－PPC-04/12-SDS-CAB
温度传感器－PPC-04/12-TS /-TSH
PPC-04/12-PT/2 压力传感器通用与所有PPC系列测
量仪。
PPC-04/12-PT/2系列压力传感器同时配备了温度探
头，可以同时测量压力和温度的参数。
西德福压力传感器具备坚固的不锈钢外壳，快速的响应
时间(< 1 ms)和较高的精度(±0,25 % FS* typ.) 并且可
以由测量仪自动识别。这些特点使之能够可靠和灵活地
测量数据。
提示: PPC-04/12-CAB3 (3 m)连接电缆是PPC-
04/12-PT/2 传感器与测量仪连接的必备配件。PPC-
04/12-CAB5-EXT (5 延长电缆) 可以根据需要与
PPC-04/12-CAB3 配合使用，使测量距离达到8m。
提示:PPC-04/12-PT/2传感器所提供的温度信号仅有
PPC-06/08-plus以及PPC-Pad系列测量仪方能显示
和处理。
PPC测量仪可以对所测得的原始数据进行深入分析和
处理。
PPC系列 产品介绍 / 订货代号
压力传感器－PPC-04/12-PT/2
技术参数
坚固的不锈钢外壳(材质1.4301)
FPM密封垫圈
重量200 g
适用于气体和液体介质 (腐蚀性介质请垂询我司)
5针电气连接
压力接口G1/2外螺纹。
适用环境
介质温度：**+105 C
工作环境温度:-25C +80C
储存温度:-20C  +80C
温度补偿:-0C  +85C
工作寿命:100 x 106
电气特性
输入电压:7 12 V DC
电流消耗: 5 mA
输出信号: 0 3 V DC
响应时间: 1 ms
长期稳定性:< 0,2 % FS* /a
抗振性: IEC 68-2-6/10 500 Hz
抗冲击
PPC压力传感器转接头
西德福提供多种转接头共客户选用。除SDA20-
G1/2-C6F(连接Test 20 )外，还有SAD20/15-P-C6F
SAD20/12-P-C6F以及SAD20/10-P-C6F用于连接
STAUFF 15、12、10系列接口。
